Par Die666

Cette page a pour but de vous montrer comment mesurer sa "line atténuation" ou taux d'affaiblissement de la ligne pour les modems ADSL Speed Touch Home Ethernet.

Nous allons utiliser Alcatool.

Décompressez le fichier, puis lancez "Nubz AlcaTool 0.9d7.exe".

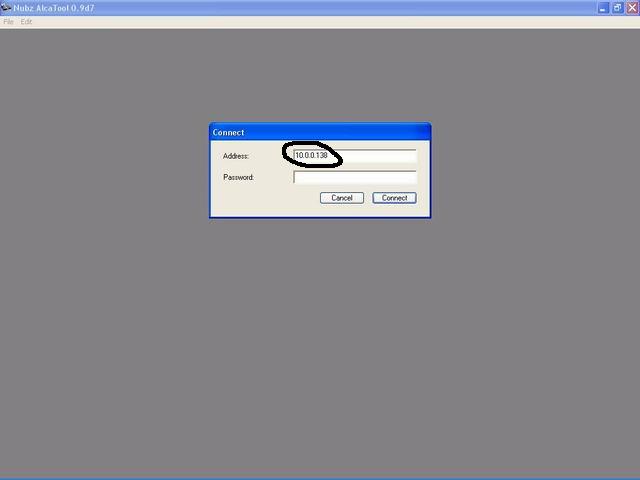

Passez le Disclaimer , puis vous allez arriver sur ça :

Rentrez l'adresse ip du modem qui est par défaut 10.0.0.138.

Si ça ne marche pas, configurez votre adresse ip en 10.0.0.1 avec un masque sous réseau de 255.0.0.0.

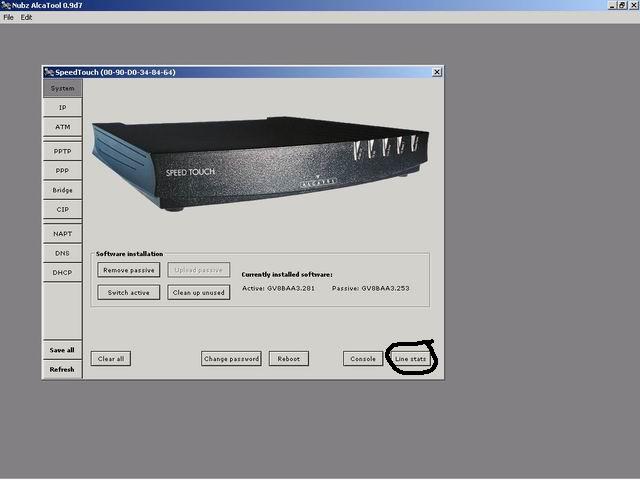

Faites Connect , vous allez arriver sur ça :

Cliquez sur Line Stats.

Vous arrivez sur :

Cochez la case "Update Statistics" , en vérifiant qu'il y a bien à droite golden_operationnal_data.

Au bout de quelques secondes, dans la fenêtre du bas, vous obtiendrez les paramètres qui nous intéressent.

Operational data report : near end (Downstream)
-----------------------------------------------
Attainable line rate : 10844 kbit/sec
Attainable Atm rate : 9280 kbit/sec
Used line rate : 960 kbit/sec
Fast used Atm rate : 0 kbit/sec
Interleaved used Atm rate : 608 kbits/sec
Rel. capacity occupation : 9
Noise Margin : 45 dB
Line attenuation : 13 dB
Output Power : 15 dBm

Operational data report : far end (Upstream)
--------------------------------------------
Attainable line rate : 1184 kbit/sec
Attainable Atm rate : 992 kbit/sec
Used line rate : 288 kbit/sec
Fast used Atm rate : 0 kbit/sec
Interleaved used Atm rate : 160 kbits/sec
Rel. capacity occupation : 24
Noise Margin : 37 dB
Line attenuation : 5 dB
Output Power : 12 dBm


On ne va pas tout détailler, mais simplement voir les valeurs qui nous intéressent :

Fast used Atm rate : 0 kbit/sec
Interleaved used Atm rate : 608 kbits/sec

La , on voit que votre ligne utilise le mode Interleaved , et c'est ce qui nous dérange pour avoir un bon ping :/

Ensuite il y a :

Line attenuation : 13 dB

C'est l'atténuation de votre ligne ADSL. Plus vous êtes éloigné du central, plus cette valeur est grande.

Le résultat que nous voulons, et que j'ai eu il y a peu de temps est  :

Operational data report : near end (Downstream)
-----------------------------------------------
Attainable line rate      : 10052 kbit/sec
Attainable Atm rate       :  9568 kbit/sec
Used line rate            :   876 kbit/sec
Fast used Atm rate        :   608 kbit/sec
Interleaved used Atm rate :     0 kbits/sec
Rel. capacity occupation  :     9
Noise Margin              :    42 dB
Line attenuation          :    11 dB
Output Power              :    15 dBm

Operational data report : far end (Upstream)
--------------------------------------------
Attainable line rate      :  1172 kbit/sec
Attainable Atm rate       :  1056 kbit/sec
Used line rate            :   248 kbit/sec
Fast used Atm rate        :   160 kbit/sec
Interleaved used Atm rate :     0 kbits/sec
Rel. capacity occupation  :    21
Noise Margin              :    35 dB
Line attenuation          :     5 dB
Output Power              :    12 dBm

On voit bien que l'atténuation n'a pas trop changé (elle a même baissée :/ ) , mais par contre, la ligne est passée en mode FAST.

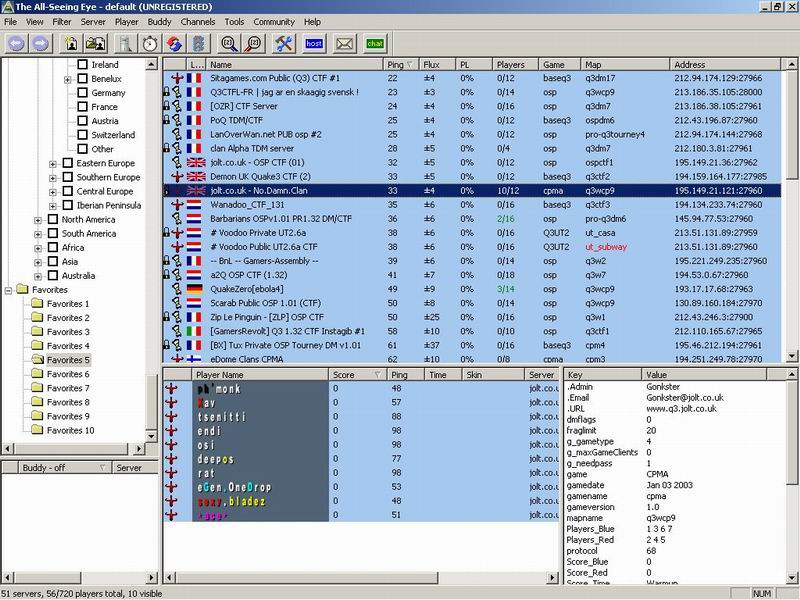

Ce qui permet dans The all Seeing Eye (équivalent de Gamespy) d'avoir des pings comme suivent (cliquez pour une image en 800*600):
